下載手機APP雙活塞制動輪缸

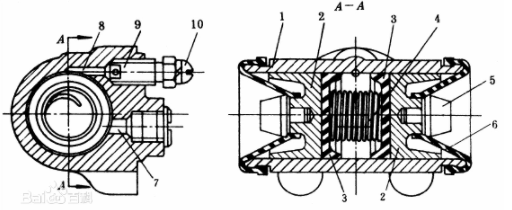

如圖 所示為雙活塞式制動輪缸。
缸體1 用螺栓固定在制動底板上。缸內有兩個活塞2，兩活塞之間的內腔由兩個皮碗3 密封。制動時，制動液自油管接頭和進油孔7 進入，活塞在液壓作用下外移，通過頂塊5 推動制動蹄張開。彈簧4 保證皮碗、活塞及制動蹄的緊密接觸，并保持兩活塞之間的進油間隙。
如圖 所示為雙活塞式制動輪缸。
缸體1 用螺栓固定在制動底板上。缸內有兩個活塞2，兩活塞之間的內腔由兩個皮碗3 密封。制動時，制動液自油管接頭和進油孔7 進入，活塞在液壓作用下外移，通過頂塊5 推動制動蹄張開。彈簧4 保證皮碗、活塞及制動蹄的緊密接觸，并保持兩活塞之間的進油間隙。
